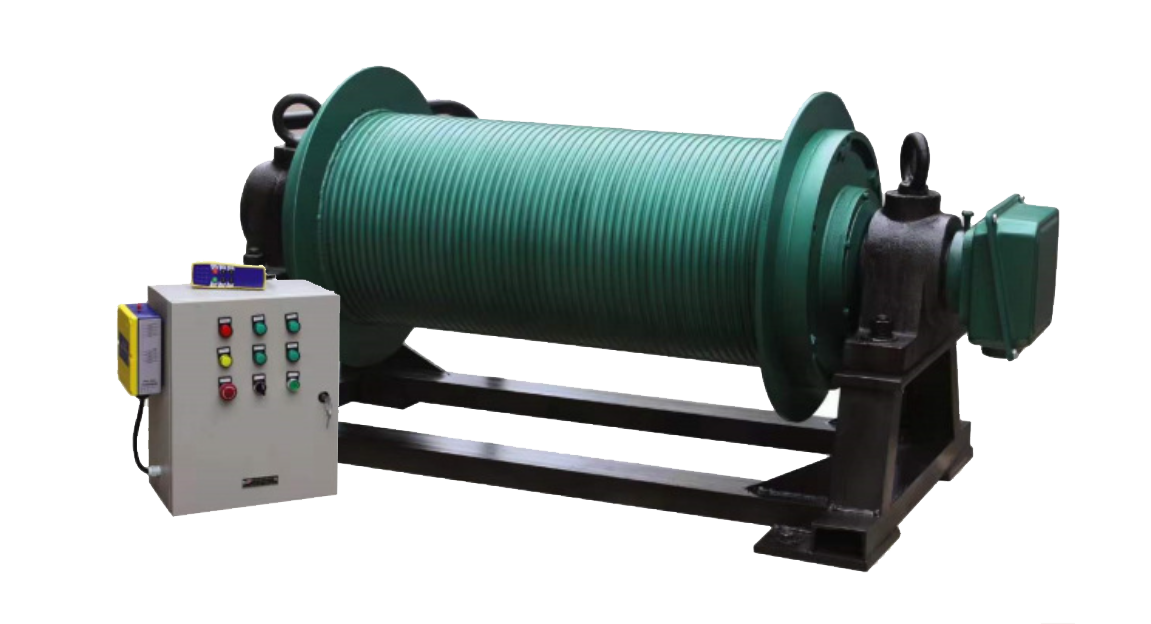

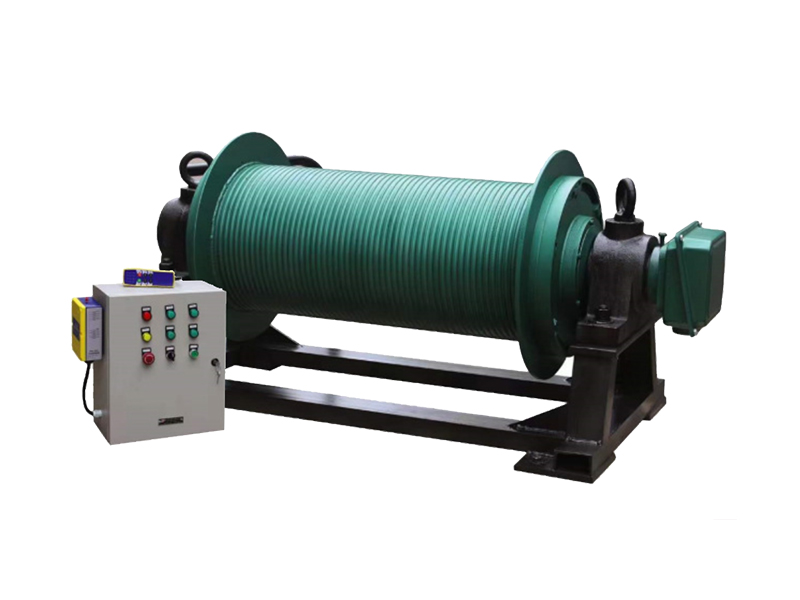

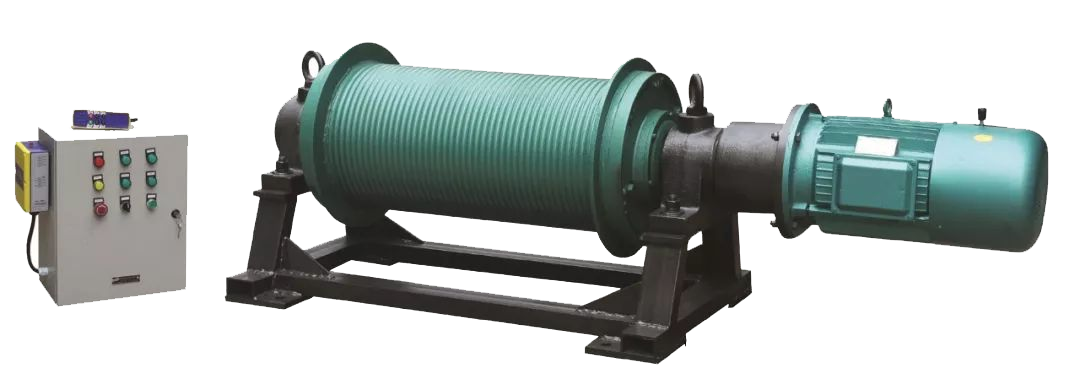

一、产品概述

带式输送机胶带的安装和更换，是一项非常繁重的工作。传统的安装和更换方式需要大量的人力，施工的安全性无法保证。换带装置很好地解决了这一难题。通过该装置来牵引胶带，从而减轻劳动强度，并提高工作效率和质量。该装置还具有结构紧凑、安装快速、操作简便和使用安全可靠等特点，应用场合十分广泛。

l 对于有角度的胶带输送机在安装胶带时，为防止使用过程中突然停电或断电，胶带的重力导致胶带下滑，我们配置了连锁自动保护装置，确保胶带的安装和更换过程的安全；

l 为防止钢丝绳缠绕集中和分布不均，本装置设计了排线装置；

l 配备了自动保护装置外置,保证了工作过程的安全与可靠；

l 本装置最大的优越性：安装和更换胶带高效安全。与传统的安装和更换方式相比，更换时间缩短十倍以上。

二、产品特点

安全可靠 ：对于有角度的胶带输送机，在安装胶带时，为防止因突然停电或断电导致胶带下滑，装置配置了连锁自动保护装置，确保安装和更换过程的安全。使用过程中，胶带左右摆动幅度不大于 5%。

操作便捷 ：操作系统具备手动（控制柜）操作和远程遥控操作两种方式，为方便用户操作，装置配备了远程遥控控制系统，有效遥控距离可达 200 米。

排线均匀 ：为防止钢丝绳缠绕集中和分布不均，装置设计了排线装置，确保钢丝绳的均匀分布。

高效动力系统 ：装置采用了 Y 系列电动机（定制）和二级变速机构，行星齿轮材料为 20CrMnTi，齿轮表面经过渗碳淬火后磨齿处理，保证了齿轮的接触、弯曲强度和精度。润滑方式为内部飞溅润滑，控制系统集成操作，噪音小于 85dB(A)。

高效换带 ：与传统安装和更换方式相比，皮带换带装置最大的优越性在于安装和更换胶带高效安全，更换时间缩短十倍以上。

三、产品用途

皮带换带装置主要用于胶带输送机工程安装和更换胶带时的牵引工作，以减轻劳动强度，提高工作效率和质量，确保安装和更换的全过程安全、高效和可靠。

使用时，将钢丝绳一端与胶带固定的夹具连接，另一端与滚筒上的钢丝压板固定。滚筒的旋转方向为：人面对电机端（即滚筒的出线端），滚筒为顺时针旋转。若应用于具有防爆要求或海拔超过 1000 米的特定场所，需在订合同时提出。

四、主要技术参数

五、安装尺寸

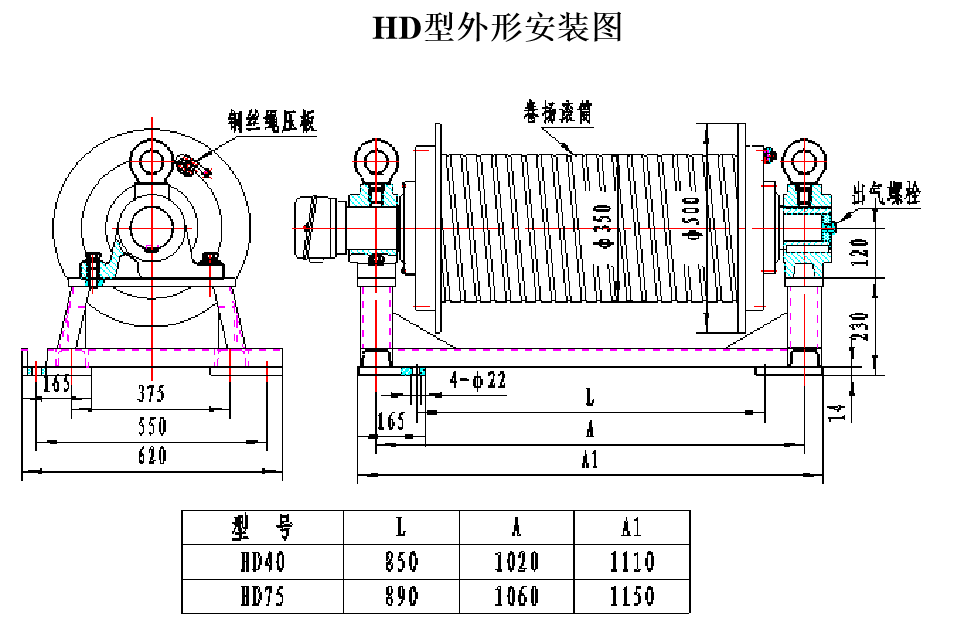

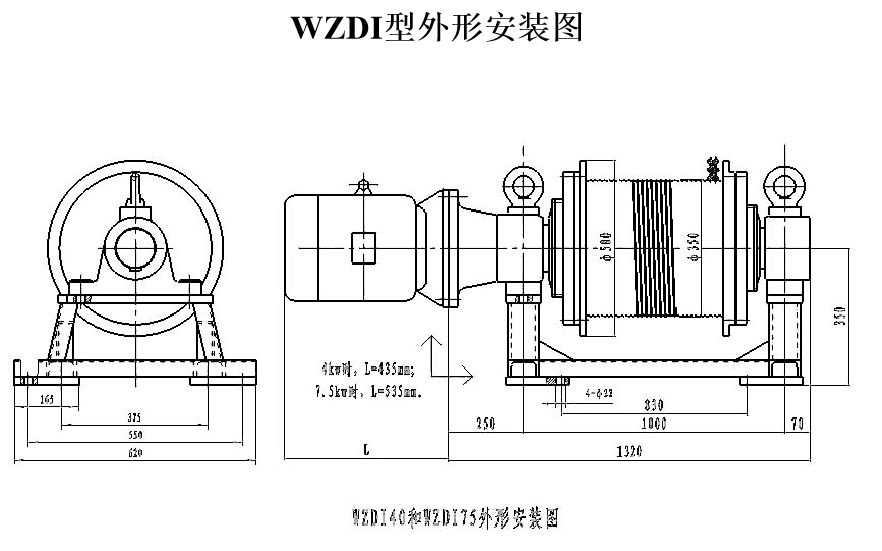

提供 HD 型和 WZDI 型的外形安装图，以供用户根据实际需求进行安装。

六、换带流程

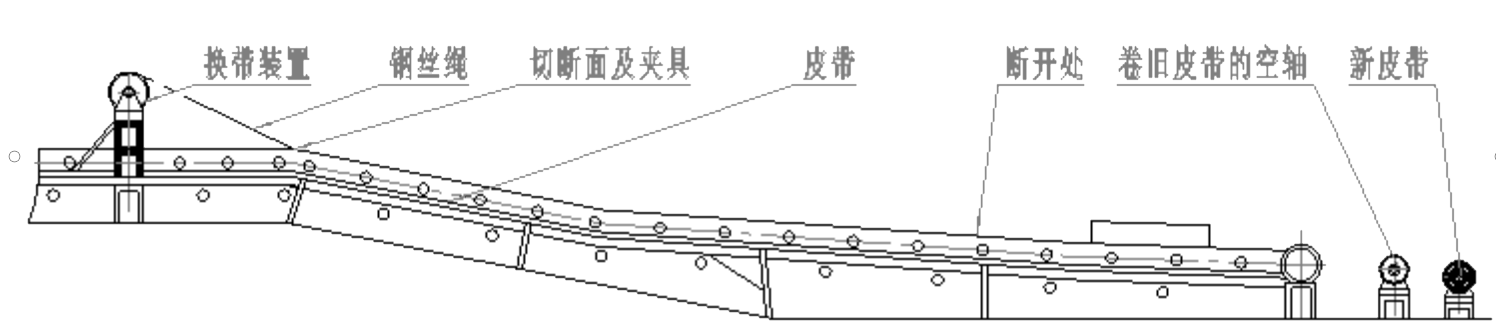

1. 倾斜带式输送机逐段更换胶带流程

适用于带倾斜角、较长胶带的带式输送机，无法一次性更换整路胶带的换带作业。

将需要更换的胶带段运转至上方无障碍物区段间。

将被固定的旧胶带上端剖开，使用换带装置提供的附件夹具固定旧胶带的上端剖口。

启动遥控器或电气控制箱面板上的正转按钮，利用胶带自身的重量产生的下滑力，将更换的胶带缓缓送下。

卸下旧胶带后，利用已到胶带机尾部的夹板夹住新胶带，启动遥控器或电气控制箱面板标有反转按钮，将新胶带拖至需要接驳胶带工作区段内。

用夹板夹住新胶带的两端，进行驳接，完成换带的过程。

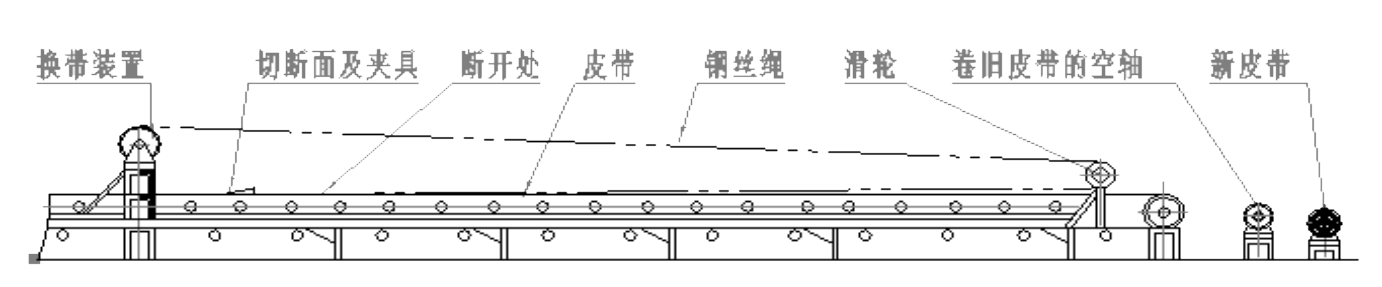

2. 水平带式输送机逐段胶带换带过程

适用于水平且较长胶带的带式输送机的换带作业。

将需要更换的胶带段运转至上方无障碍物的区段内，分头尾固定需要更换的胶带段。

在头部或尾部设置固定支架及滑轮（自备），将换带装置的钢丝绳穿过滑轮迂回至工作区段。

将被固定的旧胶带剖开，使用换带装置提供的附件空段夹具固定旧胶带。

启动遥控器或电气控制箱面板上的正转或反转按钮将被更换的胶带缓缓送下。

卸下旧胶带后，将钢丝绳从滑轮中取出，利用专用夹具夹住新胶带，启动遥控器或电气控制箱面板上的正转或反转按钮将新胶带拖至需要接驳胶带的工作区段内。

用夹板夹住新胶带的两端，进行驳接，完成换带的过程。

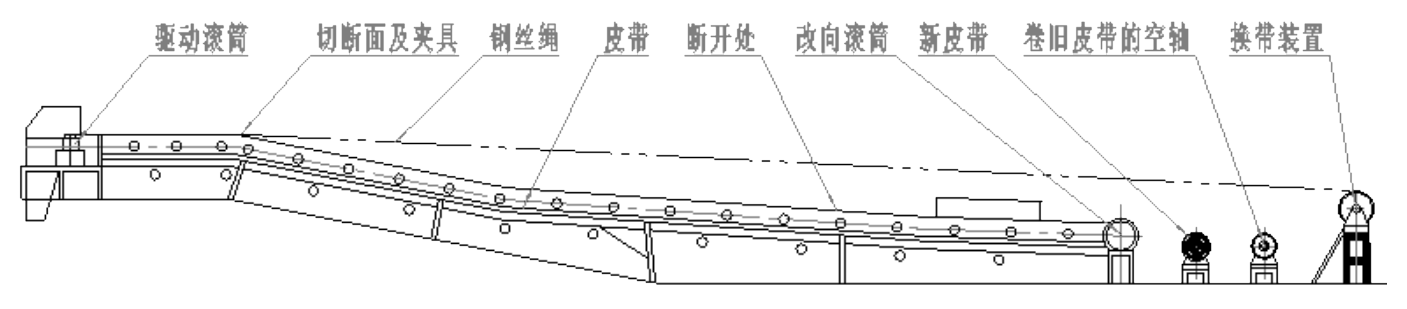

3. 整条胶带换带过程

适用于较短胶带的带式输送机，可一次性更换整路胶带的换带作业。

1.用固定夹板夹住带式输送机头部，将换带装置上的钢丝绳及夹具拉至带式输送机头部，使换带装置提供的附件夹具固定旧胶带的上端剖开。

2.将旧胶带由带式输送机尾部断开，其中下行接口与新胶带做简易联接。

3.启动遥控器或电气控制箱面板上的正转或反转按钮将被更换的胶带及其下部牵引的新胶带一同拖动。

4.继续重复（１）步骤；

5.启动遥控器或电气控制箱面板上的正转或反转按钮将被更换的胶带及其下部牵引的新胶带一同拖动，直至将所有旧胶带换下，新胶带换上为止，完成换带的过程。
