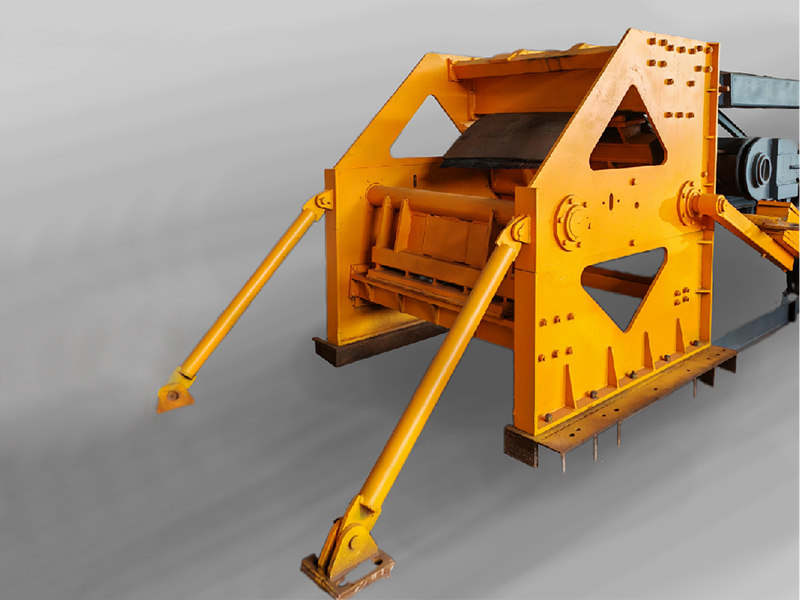

一、产品概述

断带抓捕器适用于向上运输的胶带输送机，特别适用于大倾角、大运量、长距离的上运带式输送机，广泛适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机。当带式输送机发生断带或逆止器失效时,断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带,并具有防止胶带跑偏的功能。在需要时可起卡带器的作用。

二、产品特点

高可靠性 ：

准确判断断带 ：通过实时监测输送带张力的变化，将输送带张力骤降作为判断是否发生断带的依据，从而能够精准地判断断带情况，避免误动作，确保设备在正常运行时不受干扰。

稳定的机械结构 ：整机采用无源动力纯机械式结构，与依赖液压或传感器检测的装置相比，减少了因液压系统故障或传感器失灵而导致的抓捕器失效风险，运行稳定可靠，且免维护、不消耗能源。

高效抓捕性能 ：

全断面接触抓捕 ：对输送带进行全断面接触式抓捕，增大了制动面积，使抓捕力分布更均匀，能够快速、有效地制止断带的下滑，避免因局部受力不均导致的抓捕失败或输送带进一步损坏。

上下带同时抓捕 ：实现上下带的同时抓捕，相比只能单边抓捕的装置，大幅提高了抓捕的效率和稳定性，防止断带在抓捕过程中因上下受力不均而发生扭曲、折叠等情况，进一步降低事故风险。

安全性高 ：

避免输送带撕裂 ：在抓捕过程中，通过合理的结构设计和动作方式，避免了作用在输送带边缘的力瞬间过大，降低了输送带被撕裂的风险，从而既保护了输送带，又减少了因输送带撕裂可能引发的物料泄漏、设备损坏等次生事故。

防止货物脱离 ：能够有效克服因输送货物惯性大而在抓捕瞬间容易脱离输送带的问题，保障了作业现场的人员安全和设备的正常运行，降低了危险事故的发生概率。

对输送机影响小 ：

正常运行无干扰 ：在输送带正常运行时，抓捕装置不会对其产生影响，与输送带保持一定的安全距离，不与输送带接触，确保煤炭等物料的正常运输。

独立受力不损伤机架 ：抓捕装置独立安装于输送机的两侧，制动时机体单独受力，不会对输送机架造成损伤，从而保证了输送机机架的稳定性和使用寿命。

便于恢复和安装 ：

易于恢复 ：在发生断带事故并实施抓捕后，装置便于恢复，能够快速重新投入使用，减少了设备的停机时间和维修成本。

方便运输安装 ：整机设计为分体安装形式，便于运输和现场安装，降低了安装的难度和工作量，提高了安装效率。

三、工作原理

断带抓捕器主要由上、下旋抓捕梁、上抓捕梁、下抓捕梁、机架体、配重块等组成。当胶带正常运行时，旋转抓捕梁在输送带张力的作用下，始终保持在上输送带与回程输送带之间的空间，与输送带保持平行，并在抑制托辊的作用下与输送带保持一定的距离。若胶带发生断带，胶带张力会明显下降，胶带开始反向运行。此时，上旋抓捕梁在配重的作用下，围绕旋转轴旋转迅速上挑，抓捕梁接触输送带后，在配重的重力和输送带下滑的冲击力的双重作用下将胶带夹在上旋抓捕梁与上抓捕梁之间。同时，上旋抓捕梁动作时同步解除对联杆的约束，使下旋抓捕梁在自身重力的作用下下旋，将回程输送带夹持在下旋抓捕梁与下抓捕梁之间。依靠胶带表面与抓捕梁上抓捕面之间的强大摩擦抓捕力，逐渐地将下滑的胶带停止下来，从而达到减小经济损失与社会影响的目的。

抓捕器结构特征

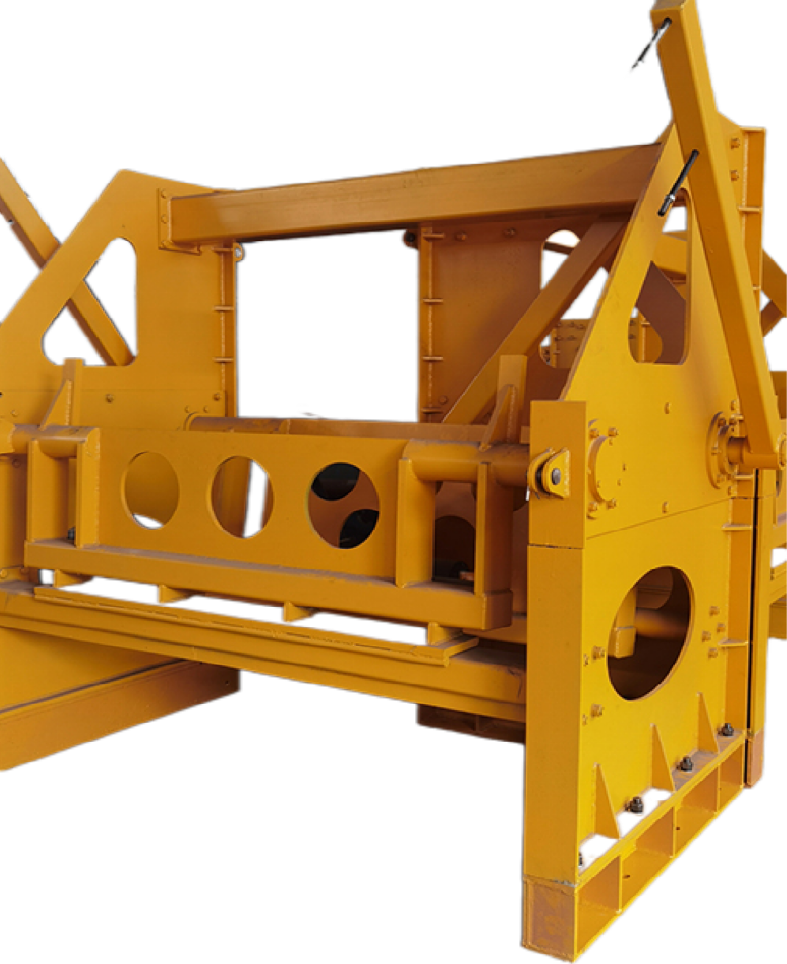

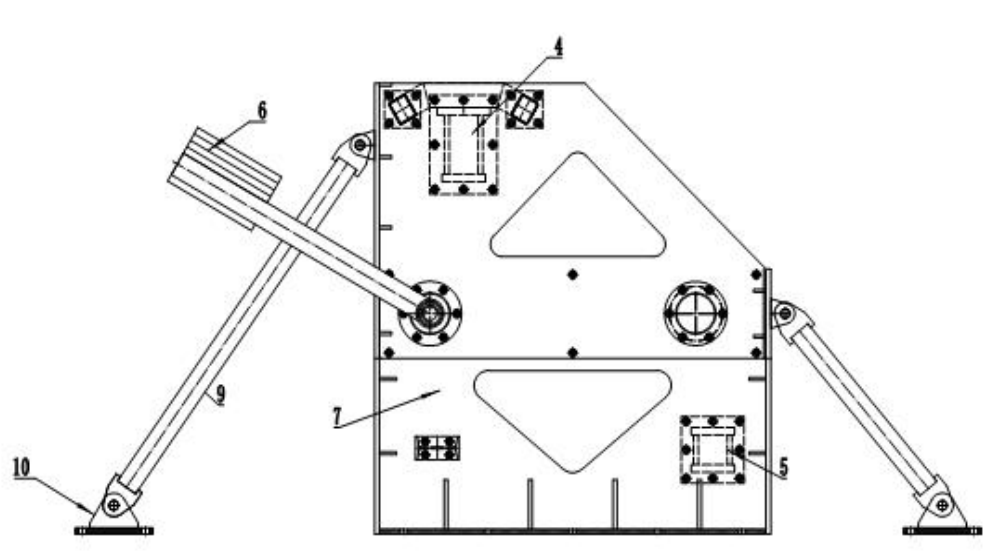

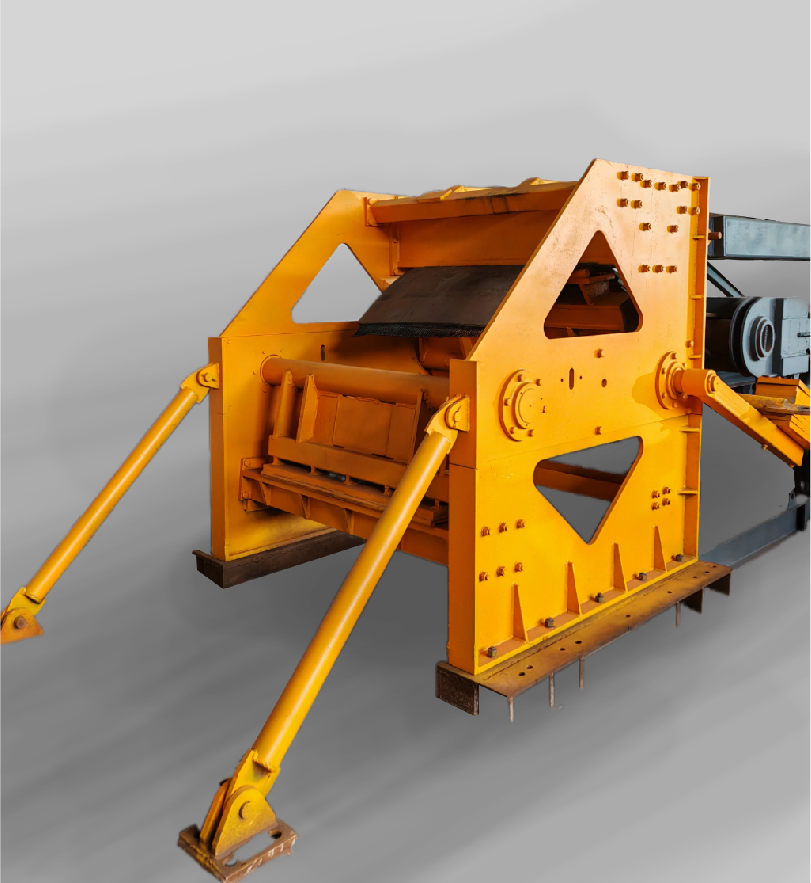

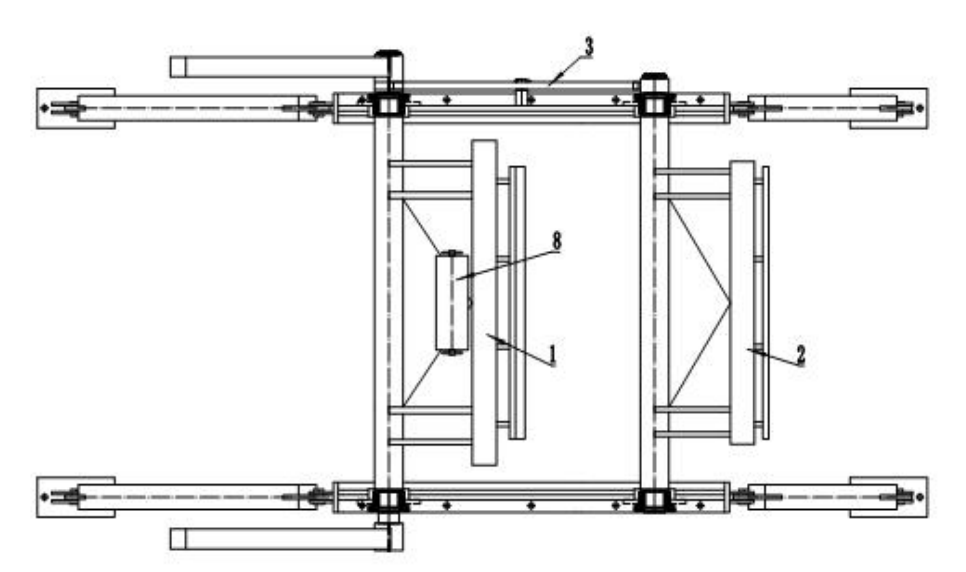

抓捕器（见图 1）主要由上、下旋抓捕梁；上、下抓捕梁；机架体；配重块等组成。

当胶带正常运行时，旋转抓捕梁在输送带张力的作用下，始终保持在上输送带与回程输送带之间的空间，与输送带保持平行并在抑制托辊的作用下与输送带保持一定的距离。

主要技术参数
